Volumenreduzierer
Einsatzbereiche in Abhängigkeit der Anlage:
 |
CD's, Festplatten, Computer- Tastaturen, Karbonbänder |
|
|
Papier, Kartonagen, komplett gefüllte Aktenordner |
|
|
Blech- und Kunststoffdosen |
|
|
PET -Flaschen |
|
|
Holz, Obstkisten, Paletten |
|
|
Hausmüll |
|
|
Späne aus Metall und Kunststoff |
|
|
PKW / LKW-Reifen |
|
|
Glas |
|
|
Industrieabfälle |
|
|
Kabel und Elektronikschrott |
|
|
Kunststoffgehäuse |

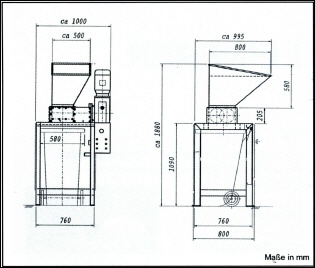

Zerkleinerungsanlage JBF 28/35 Die abgebildeten Maschinen sind mit Trichterdeckel (Zusatzausrüstung). Technische Änderungen und Änderungen der Lackierung vorbehalten.
Technik:
Die einzeln austauschbaren, gehärteten Messer sind auf zwei, sich gegeneinander drehenden Stahlwellen über eine Vielkeilverzahnung montiert.
Aufgrund der geteilten Stirnplatten des Maschinenrahmens können die Messerwellen komplett aus der Maschine herausgehoben werden. Die Messer sind einzeln austauschbar und gegebenenfalls nachschleifbar.
Geringe Geräuschemission, da die langsam laufenden Schneidwellen in ein robustes, formschlüssig verschraubtes Schneidwerkgehäuse montiert sind.
Messerwellen
Vorteile:
|
|
Einfache Bedienung durch elektronische Steuerung mit Reversierbetrieb und automatischem Re-Start. |
|
|
Hohe Durchsatzleistung - Die Durchsatzleistung und Partikelgrösse des zu zerkleinernden Materials werden bestimmt durch die Messerbreite, Messerdurchmesser, Messerform sowie der installierten Antriebsleistung. |
|
|
Höchste Sicherheit für den Bediener - durch endschaltergesicherte Türen sowie Verkleidungen als Eingriffschutz in das Schneidwerk. Not-Stopp am Maschinenschaltschrank. |
|
|
Zubehör - Nachdrückeinrichtung zur manuellen Betätigung und Trichterdeckel, wahlweise mit oder ohne Endschaltersicherung. Zu- und Abförderbänder sowie vor- und nachgeschaltete Geräte wie Hebe-Kipp-Einrichtungen, Ballenpressen, Press-Container, Absaugungen lassen sich auf Wunsch jederzeit in das Gesamtkonzept der Anlage integrieren. |

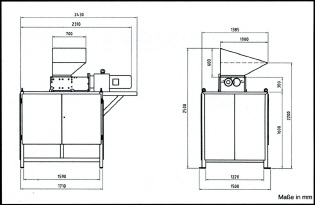

Zerkleinerungsanlage JBF 38/50 Die abgebildeten Maschinen sind mit Trichterdeckel (Zusatzausrüstung). Technische Änderungen und Änderungen der Lackierung vorbehalten.
| Zerkleinerungsanlage JBF 28/35 | Zerkleinerungsanlage JBF 38/50 |
 |
 |
TECHNISCHE DATEN
| der abgebildeten Anlagen: | JBF 28/35 | JBF 35/35 | JBF 38/50 |
| Schneidwerksgrösse ca. in mm | 280 x 350 | 350 x 350 | 380 x 500 |
| Messerbreite (Standard/Alternativ) mm | 20/15/10 | 20/15/10 | 30/20 |
| Antrieb (Standard/Alternativ) kW | 2.2/3 | 2.2/3 | 7.5/9.2/11 |
| Anlagengrösse LxBxH ca. mm | 760x760x1900 | 760x760x1900 | 2430x1500x2500 |
| Anlagengewicht kg | 450 | 500 | 1350 |
| Untergestell für Container/Ltr. | 240/360/1100 | 240/360/1100 | 1100/5500 |
DURCHSATZLEISTUNGEN in Tonnen pro Stunde
| JBF 28/35 | JBF 35/35 | JBF 38/50 | JBF48/50 | JBF 54/60 | JBF 60/60 | JBF 100/60 | JBF 150/60 | |
| Schneidraum (mm) | 280 x 350 | 350 x 350 | 380 x 500 | 475 x 500 | 535 x 600 | 617x600 | 1000 x 600 | 1500 x 600 |
| Blechgebinde | 1 | 2 | 4 | 5 | 10 | 15 | 15 | 15 |
| Kunststoffgebinde | 3 | 4 | 5 | 6 | 12 | 15 | 20 | 20 |
| Hausmüll | bis zu 3 | bis zu 3.5 | bis zu 6 | bis zu 8 | bis zu 10 | bis zu 18 | bis zu 20 | bis zu 20 |
| Holzabfälle | bis zu 1 | bis zu 1.5 | bis zu 4 | bis zu 4 | bis zu 7 | bis zu 15 | bis zu 20 | bis zu 20 |
Die Angabe der Durchsatzleistungen beruht auf Erfahrungswerten und ist abhängig von der Materialzusammensetzung, der Materialabmessung, der Maschinenbeschickung sowie der technischen Ausrüstung der Anlage.
Beispiel: Komplett-Anlage
zur Zerkleinerung von Spritzgussabfällen bestehend aus:
|
|
Hebe-Kipp-Einrichtung für Kundenbehälter |
|
|
Zufördereinrichtung in den Maschinen- Trichter |
|
|
Zerkleinerungsanlage JBF 48/50, 7 ,5 kW |
|
|
Abförderband in Kundenbehälter |
|
|
zentrale Maschinensteuerung mit Integration aller Anlagenkomponenten |
|
|
Anlage mit Sondersteuerung mit Sensorik für Behältererkennung und Abgleich |
|
|
Ultraschall-Füllstandsüberwachung des Kundenbehälters |
|
|
zusätzliches Bedienpult mit allen Bedienelementen |
Komplett-Anlage zur Zerkleinerung von Spritzgussabfällen
