SI 4600
|
|
|
|
Kurzübersicht dieser Seite:
|
Das modulare Kuvertiersystem
High-Lights der SI 4600
Wichtige Merkmale der SI 4600
Die einzelnen Module der SI 4600
Beilagenanleger Modell F581
Twin-Beilagenanleger F587
Falzmodul Modell F582
Einzelblattanleger Modell F583
Twin-Einzelblattanleger F588
Kreuzfalzanleger F407
Schuppenband T 800
Übergabestrecke und Frankierbrücke T 2050
Wende- und Frankierbrücke T 3050
Technische Daten der SI 4600
Papierformate der SI 4600
Optionen der SI 4600
Allgemeine Daten der SI 4600
|
|
|
|
|
|
|
|
|

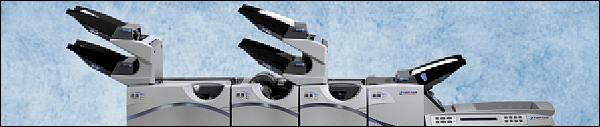

Das modulare Kuvertiersystem
|
Unser Kuvertiersystem wird für Sie, wie ein guter Anzug vom Schneider, nach Ihren Ansprüchen zusammengestellt.
Ein variables System, das sich Ihren Anforderungen anpasst!

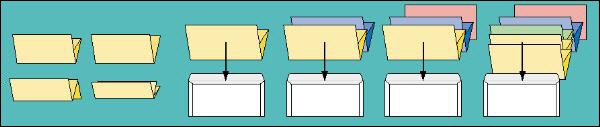

Funktionen der SI 4600
OME-Lesung (Option)
+ Falzen
+ Sammeln
+ Beilagen zuführen
+ Kuvertieren
+ Frankieren (Option)
----------------------------
= 1 Arbeitsgang
Mit unserem neu entwickelten Falz- Kuvertier-System, der SI 4600, wird der automatisierte Versand von Ausgangspost aller Art wesentlich vereinfacht und zeitaufwendige Schritte werden reduziert, um eine schnelle und effektive Kommunikation sicherzustellen.
Ausgelegt für den mittleren bis großen Postversand mit einem jährlichen Volumen von bis 1.2 Mio. Aussendungen steht die SI 4600 in über 40 unter- schiedlichen Konfigurationsmöglichkeiten zur Verfügung, so dass hinsichtlich der unterschiedlichen Jobs und des zu verarbeitenden Materials totale Flexibilität besteht.
Durch den Einsatz unserer neu entwickelten Twin-Feeder können jetzt auf gleichem Raum die doppelte Formular- menge (beim Einsatz der Flip-Flop- Funktion) verarbeitet werden oder man hat ganz einfach eine Zuführstation für ein weiteres Formular mehr zur Verfügung.
Je nach Aufgabenstellung verarbeitet das System, das aus bis zu sechs Modulen bestehen kann, Einzelblätter oder Endlosformulare mit einer Stundenleistung von bis zu 4.200 Kuvertierungen.
Zuverlässigkeit und Bedienerfreundlichkeit sind wesentliche Merkmale, dieser neuen Technologie, bei der der Bediener nur sehr selten einzugreifen braucht. Die Einstellung auf bis zu zehn unterschiedliche Jobs geschieht vollautomatisch. Der Testvorgang oder Fehlkuvertierungen werden automatisch vor der Verschließeinheit ausgesteuert. Über den jeweiligen Status der Maschine gibt das übersichtliche Text-Display Auskunft.
Für alle sicherheitsrelevanten Aussendungen wie z.B. Einzelblattrechnungen mit unterschiedlicher Blattzahl, Policen, Kontoauszüge, Gehaltsabrechnungen oder den Scheckversand, kann die SI 4600mit einer optionalen OME-Lesung ausgerüstet werden. Die OME kann Dokumente aus unterschiedlichen Stationen des Systems miteinander vergleichen und zusammenführen der selektiv Beilagen zu den einzelnen Vorgängen zusteuern.
|
|
|
|
|
|
|
|
High-Lights der SI 4600
|
 |
bis zu 4.200 fertige Sendungen pro Stunde |
|
|
kontinuierliche Laufleistung durch Aussteuern fehlerhafter Kuverts |
|
|
10 programmierbare Arbeitsabläufe |
|
|
selbsterklärende Bedienerführung |
|
|
elektronische Durchlaufkontrollen auf allen Stationen |
|
|
Tagespostmodus bis zu 6 Blatt 80gr/qm; |
|
|
Testlauf-Funktion |
|
|
|
Wichtige Merkmale der SI 4600 (je nach Modul):
|
|
|
modularer Aufbau bis zu 6 Zuführelemente bei On-Line-Anbindungen von Endlospapierbearbeitung oder Laserdruckern, bis zu 4 Elemente bei der Verwendung der Twin-Feeder |
|
|
bis zu 4.200 Einfachkuvertierungen pro Stunde |
|
|
Regelbare Geschwindigkeit |
|
|
Kapazität in den Dokumentenschächten: 250 Blatt |
|
|
Verdoppelung der Dokumentenkapazität bei den TWIN-Feeder: 500 Blatt |
|
|
Wechselschaltung (Flip-Flop) aus den TWIN-Stationen |
|
|
max. Kapazität in der Kuvertstation: 300 Umschläge |
|
|
Vollautomatische Doppel- und Fehlblattkontrolle |
|
|
Kuvertformate C6 / DIN lang (C6/5) / C5 |
|
|
Bedienerführung durch Displayanzeige in Klartext |
|
|
Programmierbare Aussteuereinheit für Test- und Fehlkuvertierungen |
|
|
Kuvertzähler (vor- und rückstellbar) |
|
|
Vorwahlzähler für jede Station |
|
|
Verarbeitung von bis zu 6 Blättern pro Kuvert (Sammelfalz) |
|
|
3-Falztaschensystem |
|
|
Einfach- / Z- und Wickelfalz |
|
|
Verdeckte Verarbeitung (wichtig für sensible Daten) - Face Down - |
|
|
Offene Verarbeitung - Face UP - mit Blattwendung |
|
|
empfohlenes max. Kuvertierungsvolumen pro Monat: 120.000 |
|
|
|
|
|

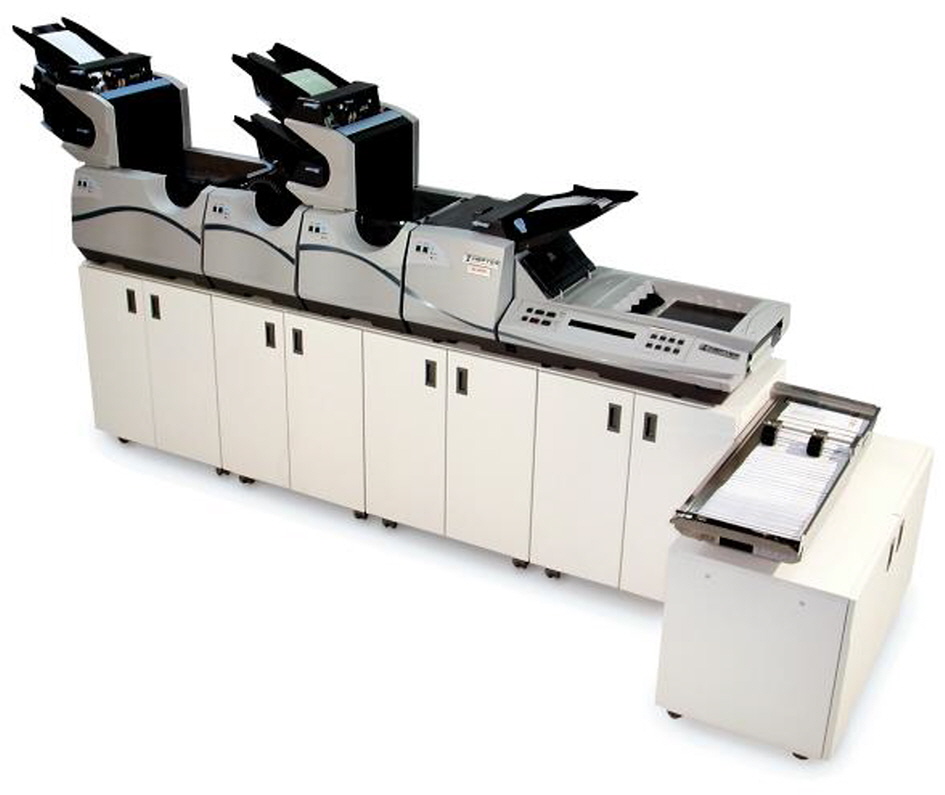

Die einzelnen Module der SI 4600:
|
|
|
Kuvertiermaschinenbasis Modell F580 |
|
|
für Umschlagformate DIN C6, C6/5 bis C5. |
|
|
Einstellbare Geschwindigkeit bis 4.200 Takte/h, |
|
|
max. 5 Module anschließbar, |
|
|
integrierte Wende-, Steuer-, Schließ-, Aussteuer- u. Diagnoseeinheit. |
|
|
Maße: (LxBxH) 1210 x 521 x 495. |
|
|
Gewicht 52 kg |
|
|
|
|
|
Beilagenanleger Modell F581
|
|
|
inkl. Mehrfachabzug und automatischer |
|
|
Doppelblattkontrolle, für umschlaggerechte |
|
|
Beilagen bis zu einer Stärke von 2,5 mm, |
|
|
optional: OME-Lesung |
|
|
Maße: (LxBxH) 363 x 521 x 495. |
|
|
Gewicht 25 kg |
|
|
|
|
|
Twin-Beilagenanleger F587
|
|
|
Beide Zuführungen des Moduls sind mit Mehrfachabzug und automatischer Doppelblattkontrolle ausgestattet. |
|
|
Umschalten der beiden Zuführungen |
|
|
(Flip/Flop) für unterbrechungsfreies Arbeiten. |
|
|
(Umschlaggerechte Beilagen bis zu einer Stärke von 2,5 mm) |
|
|
optional: OME-Lesung |
|
|
Maße: (LxBxH) 363 x 521 x 760. |
|
|
Gewicht 39 kg |
|
|
|
|
|
Falzmodul Modell F582
|
|
|
mit drei Falztaschen, |
|
|
geeignet für Einfach-, Wickel-, Z- oder Doppelfalz für bis zu 6 Blättern |
|
|
DIN A4, 80 g/m² |
|
|
Maße: (LxBxH) 363 x 521 x 394. |
|
|
Gewicht 30 kg |
|
|
|
|
|
Einzelblattanleger Modell F583
|
|
|
inklusive Mehrfachabzug und automatischer Doppelblattkontrolle |
|
|
für Einzelblätter mit einem Papier- |
|
|
gewicht von 60 bis 90 g/m², |
|
|
Tagespostverarbeitung |
|
|
bis 6 DIN A4 Blätter, 80 g/m², |
|
|
optional: OME-Lesung |
|
|
Maße: (LxBxH) 559 x 521 x 495. |
|
|
Gewicht 31 kg |
|
|
|
|
|
Twin-Einzelblattanleger F588
|
|
|
Beide Zuführungen des Moduls sind mit Mehrfachabzug und automatitscher Doppelblattkontrolle ausgestattet. |
|
|
Umschalten der beiden Zuführungen für unterbrechungs- |
|
|
freies Arbeiten. (Flip/Flop). Tagespostverarbeitung. |
|
|
Maße: (LxBxH) 559 x 521 x 760. |
|
|
Gewicht 44 kg |
|
|
|
|
|
Kreuzfalzanleger F407
|
|
|
für übergroße oder quergedruckte Formulare |
|
|
inklusive Mehrfachabzug und automatischer Doppelblattkontrolle, |
|
|
für Einzelblätter mit einem Papiergewicht von 60 bis 90 g/m², |
|
|
Handanlage möglich, |
|
|
Papierformate bis DIN A3 Blätter, Papierlänge: |
|
|
254 bis 431 mm, |
|
|
Papierbreite: 140 bis 317 mm, |
|
|
optional: OME-Lesung |
|
|
Maße: (LxBxH) 1207 x 597 x 569. |
|
|
Gewicht 60 kg |
|
|
|
|
|
Schuppenband T 800
|
|
|
Verkettbar mit weiteren Schuppenbänder |
|
|
Automatische Ein- und Abschaltung per Sensor |
|
|
Variable Geschwindigkeit |
|
|
Variable Nachlaufdauer |
|
|
Höhenverstellbare Füße |
|
|
Verstellbarer Seitenanschlag (links oder rechts) |
|
|
Maße: (LxBxH) 780 x 305 x 85. |
|
|
Gewicht 13 kg |
|
|
|
|
|
Übergabestrecke und Frankierbrücke T 2050
|
|
|
für Frankiermaschinen (Links-/Rechts-Läufer) |
|
|
konstante Geschwindigkeit |
|
|
Höhenverstellbare Füße |
|
|
Maße: (LxBxH) 420 x 204 x 104. |
|
|
Gewicht 4 kg |
|
|
|
|
|
Wende- und Frankierbrücke T 3050
|
|
|
Sensorgesteuerte Übergabeeinheit |
|
|
Stauabschaltung, |
|
|
für Frankiermaschinen |
|
|
(Front-/Links-Läufer) |
|
|
Variable Geschwindigkeit , |
|
|
Variable Nachlaufdauer, |
|
|
Höhenverstellbare Füße |
|
|
Maße: (LxBxH) 460 x 320 x 180. |
|
|
Gewicht 12 kg |
|
|
|
Technische Daten der SI 4600
|
|
|
alle Zuführungen sind selbstzentrierend und mittig ausgerichtet. |
|
|
Maximale Verarbeitungsdicke des fertigen Kuverts 6 m |
|
|
|
Papierformate:
|
|
|
Papierhöhe: Einzelblattanleger: 102 mm bis 355 mm |
|
|
Beilagenanleger: 63 mm bis 152 mm |
|
|
Papierbreite: alle Stationen 140 mm bis 250 mm |
|
|
Papiergewicht: Einzelblattanleger: 60 bis 90 g/m² |
|
|
Beilagenanleger: 60 bis 190 g/m² - max. 2,5 mm Dicke |
|
|
Maschinengröße: je nach Anzahl und Größe der Module |
|
|
|
Optionen:
|
|
|
Beilagenanleger als CD-Feeder |
|
|
Aussteuereinheit |
|
|
Kreuz-Falz-Einheit (für DIN A3) |
|
|
OME-Lesung |
|
|
Barcode-Lesung |
|
|
Inline-Frankierung |
|
|
Schuppenbandablage |
|
|
|
Allgemeines:
|
Typ/Modell: SI 4600
Geschwindigkeit: max. 4.200 Kuverts/Stunde
Verarbeitungsvolumen: max. 100.000 Kuverts/Monat
Blatt-Stapel-Kapazität: je max. 325
Zuführstationen:
gesamt: bis 6
bis DIN A4: 5
bis kuvertiergerechte Beilagen: 6
Weitere Papierzuführungen und Anbindungs- möglichkeiten werden auf Wunsch nachgereicht.
|
|
|
