Volumenreduzierer

Einsatzbereiche in Abhängigkeit der Anlage:

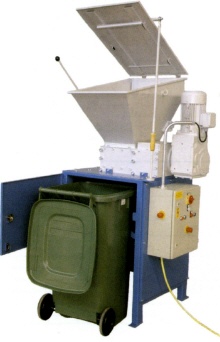

Zerkleinerungsanlage JBF 28/35 Die abgebildeten Maschinen sind mit Trichterdeckel (Zusatzausrüstung). Technische Änderungen und Änderungen der Lackierung vorbehalten.

CD's, Festplatten, Computer- Tastaturen, Karbonbänder
Papier, Kartonagen, komplett gefüllte Aktenordner
Blech- und Kunststoffdosen
PET -Flaschen
Holz, Obstkisten, Paletten
Hausmüll
Späne aus Metall und Kunststoff
PKW / LKW-Reifen
Glas
Industrieabfälle
Kabel und Elektronikschrott
Kunststoffgehäuse

Technik:

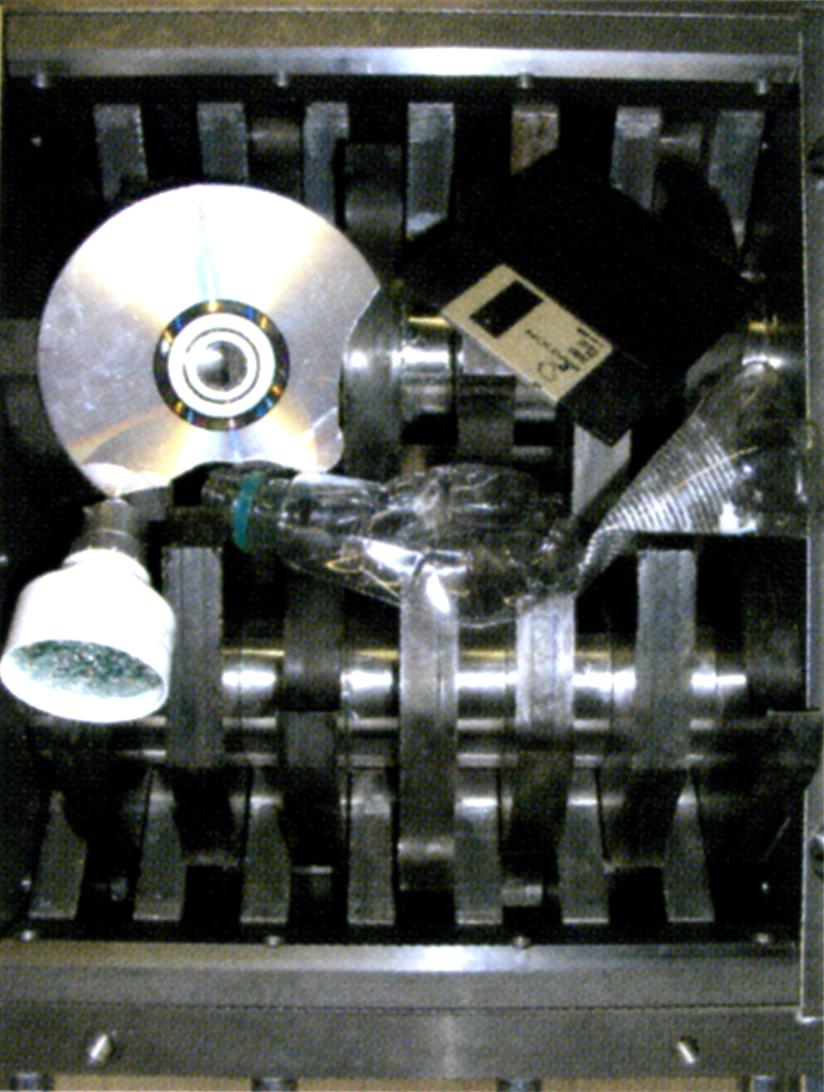

Messerwellen

Die einzeln austauschbaren, gehärteten Messer sind auf zwei, sich gegeneinander drehenden Stahlwellen über eine Vielkeilverzahnung montiert.
Aufgrund der geteilten Stirnplatten des Maschinenrahmens können die Messerwellen komplett aus der Maschine herausgehoben werden. Die Messer sind einzeln austauschbar und gegebenenfalls nachschleifbar.
Geringe Geräuschemission, da die langsam laufenden Schneidwellen in ein robustes, formschlüssig verschraubtes Schneidwerkgehäuse montiert sind.

Vorteile:

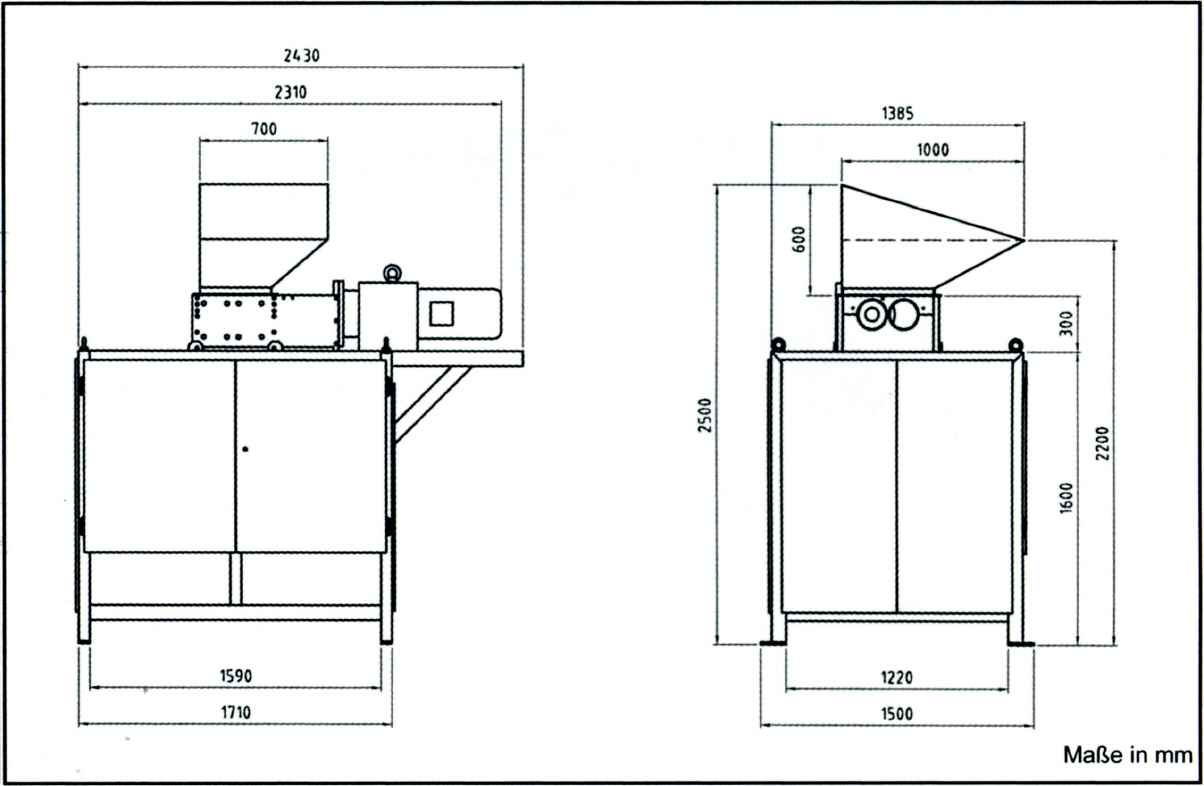

Zerkleinerungsanlage JBF 38/50 Die abgebildeten Maschinen sind mit Trichterdeckel (Zusatzausrüstung). Technische Änderungen und Änderungen der Lackierung vorbehalten.

Einfache Bedienung durch elektronische Steuerung mit Reversierbetrieb und automatischem Re-Start.
Hohe Durchsatzleistung - Die Durchsatzleistung und Partikelgrösse des zu zerkleinernden Materials werden bestimmt durch die Messerbreite, Messerdurchmesser, Messerform sowie der installierten Antriebsleistung.
Höchste Sicherheit für den Bediener - durch endschaltergesicherte Türen sowie Verkleidungen als Eingriffschutz in das Schneidwerk. Not-Stopp am Maschinenschaltschrank.
Zubehör - Nachdrückeinrichtung zur manuellen Betätigung und Trichterdeckel, wahlweise mit oder ohne Endschaltersicherung. Zu- und Abförderbänder sowie vor- und nachgeschaltete Geräte wie Hebe-Kipp-Einrichtungen, Ballenpressen, Press-Container, Absaugungen lassen sich auf Wunsch jederzeit in das Gesamtkonzept der Anlage integrieren.

Zerkleinerungsanlage JBF 28/35	Zerkleinerungsanlage JBF 38/50

TECHNISCHE DATEN

der abgebildeten Anlagen:	JBF 28/35	JBF 35/35	JBF 38/50
Schneidwerksgrösse ca. in mm	280 x 350	350 x 350	380 x 500
Messerbreite (Standard/Alternativ) mm	20/15/10	20/15/10	30/20
Antrieb (Standard/Alternativ) kW	2.2/3	2.2/3	7.5/9.2/11
Anlagengrösse LxBxH ca. mm	760x760x1900	760x760x1900	2430x1500x2500
Anlagengewicht kg	450	500	1350
Untergestell für Container/Ltr.	240/360/1100	240/360/1100	1100/5500

DURCHSATZLEISTUNGEN in Tonnen pro Stunde

	JBF 28/35	JBF 35/35	JBF 38/50	JBF48/50	JBF 54/60	JBF 60/60	JBF 100/60	JBF 150/60
Schneidraum (mm)	280 x 350	350 x 350	380 x 500	475 x 500	535 x 600	617x600	1000 x 600	1500 x 600
Blechgebinde	1	2	4	5	10	15	15	15
Kunststoffgebinde	3	4	5	6	12	15	20	20
Hausmüll	bis zu 3	bis zu 3.5	bis zu 6	bis zu 8	bis zu 10	bis zu 18	bis zu 20	bis zu 20
Holzabfälle	bis zu 1	bis zu 1.5	bis zu 4	bis zu 4	bis zu 7	bis zu 15	bis zu 20	bis zu 20

Die Angabe der Durchsatzleistungen beruht auf Erfahrungswerten und ist abhängig von der Materialzusammensetzung, der Materialabmessung, der Maschinenbeschickung sowie der technischen Ausrüstung der Anlage.

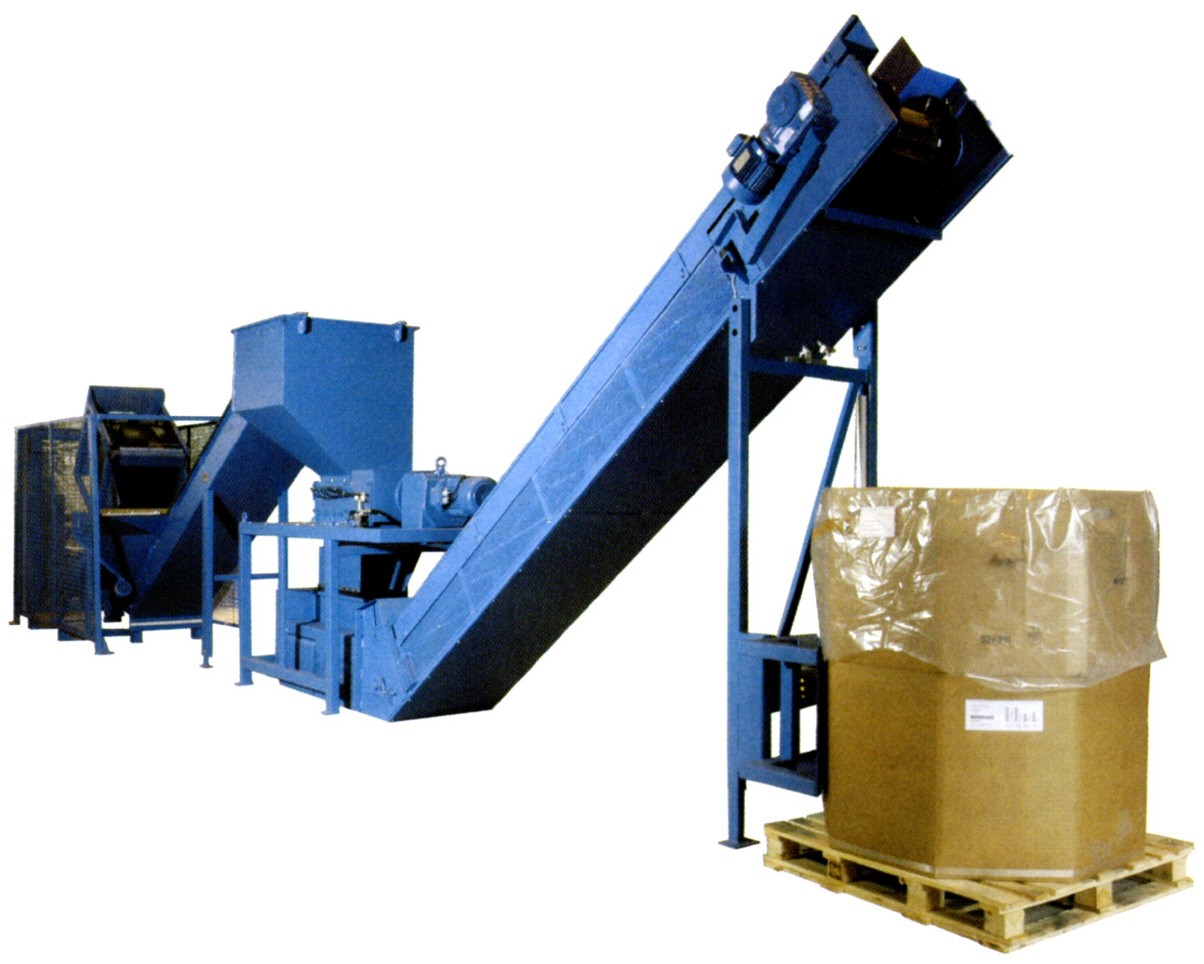

Beispiel: Komplett-Anlage

zur Zerkleinerung von Spritzgussabfällen bestehend aus:

Komplett-Anlage zur Zerkleinerung von Spritzgussabfällen

Hebe-Kipp-Einrichtung für Kundenbehälter
Zufördereinrichtung in den Maschinen- Trichter
Zerkleinerungsanlage JBF 48/50, 7 ,5 kW
Abförderband in Kundenbehälter
zentrale Maschinensteuerung mit Integration aller Anlagenkomponenten
Anlage mit Sondersteuerung mit Sensorik für Behältererkennung und Abgleich
Ultraschall-Füllstandsüberwachung des Kundenbehälters
zusätzliches Bedienpult mit allen Bedienelementen
